Los chips 3D desarrollados por el MIT: Un salto cuántico en inteligencia artificial

Ingenieros del MIT han revolucionado el diseño de chips con su nueva tecnología 3D basada en materiales 2D, como los TMDs. Este avance permite apilar múltiples capas de semiconductores sin dañarlas, logrando dispositivos más pequeños y con mayor capacidad de procesamiento. Las implicaciones son enormes: desde duplicar el rendimiento computacional hasta reducir el impacto ambiental en aplicaciones de IA. Con este descubrimiento, la informática avanza hacia un futuro más potente, sostenible y eficiente.

Tecnología y materiales básicos

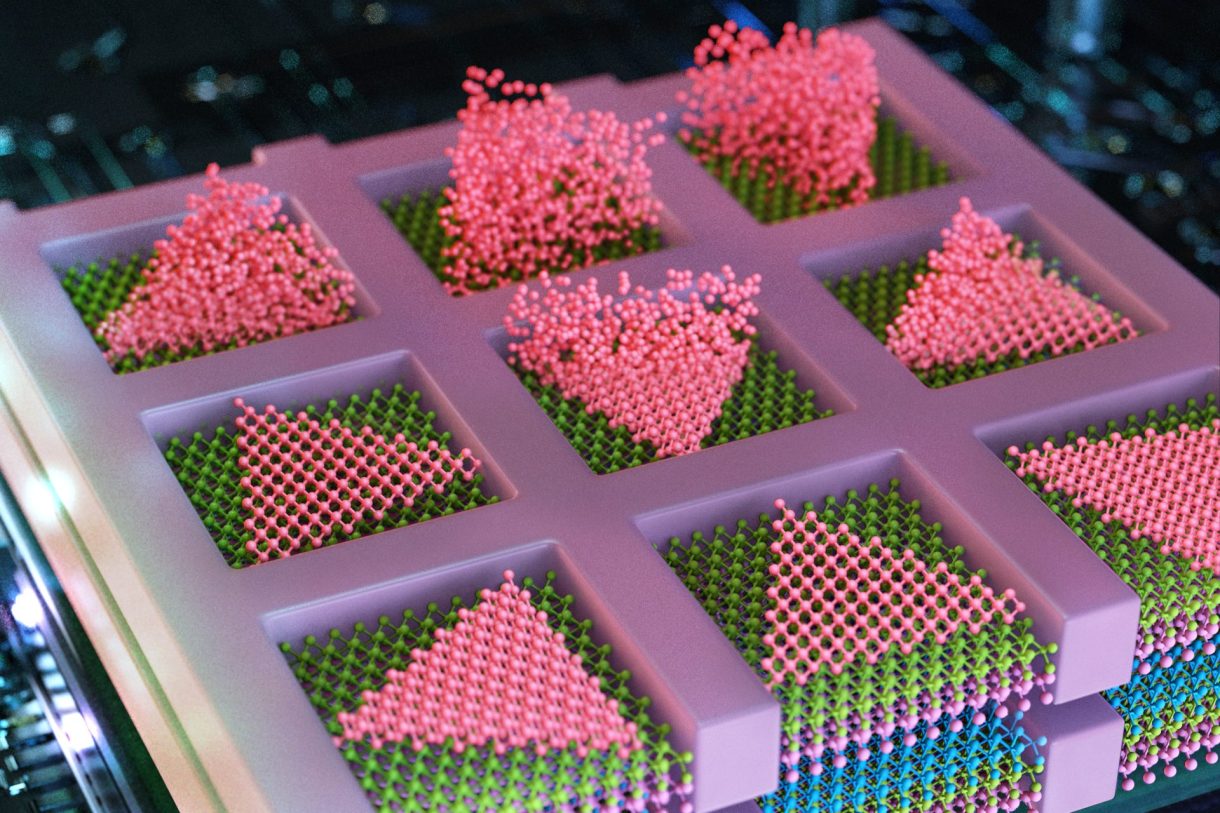

El MIT ha dado un paso crucial hacia el futuro de los semiconductores al utilizar materiales 2D como los dicalcogenuros de metales de transición (TMDs). Estos materiales permiten construir chips 3D a bajas temperaturas, evitando daños en los circuitos existentes. Esto es posible gracias a una técnica conocida como «epitaxia remota», que transfiere capas delgadas de TMDs a una oblea de silicio, garantizando una integración perfecta. Además, las conexiones verticales entre capas facilitan una transferencia de datos rápida y eficiente, clave para el rendimiento.

Este enfoque supera las limitaciones de la integración tradicional basada en silicio, que depende de temperaturas altas y no permite apilar varias capas sin comprometer el diseño. Los nuevos chips no solo son más densos, sino que también mantienen un tamaño compacto, lo que es esencial para las demandas actuales de miniaturización. Esta tecnología promete redefinir el diseño de hardware, especialmente en campos que requieren grandes volúmenes de procesamiento.

Escalabilidad y potencia mejoradas

La capacidad de apilar transistores verticalmente permite que estos chips dupliquen la potencia de procesamiento sin aumentar su tamaño físico. Esto resuelve uno de los mayores desafíos de los diseños 2D actuales, que están alcanzando sus límites físicos en términos de miniaturización. Con una mayor densidad de transistores, los chips 3D no solo son más potentes, sino también más eficientes energéticamente.

Esta eficiencia es clave para aplicaciones como la inteligencia artificial, donde el consumo de energía es un problema creciente. Al reducir la huella de carbono de los centros de datos y mejorar la capacidad de procesamiento, esta tecnología abre nuevas posibilidades para hardware más sostenible. Además, la integración más estrecha de componentes lógicos y de memoria elimina cuellos de botella en la transferencia de datos, lo que mejora significativamente el rendimiento general de los sistemas computacionales.

Aplicaciones de hardware de IA

La alta densidad y eficiencia de los chips 3D los hace ideales para dispositivos móviles y sensores IoT, permitiendo decisiones en tiempo real. Esto es fundamental para la computación en el borde, donde el procesamiento local puede reducir la dependencia de servicios en la nube. En el caso de los vehículos autónomos, los chips mejoran capacidades clave como el reconocimiento de objetos y la planificación de rutas, aumentando su seguridad y precisión.

En otros campos, como la medicina, estos avances podrían transformar el análisis de imágenes médicas, ofreciendo diagnósticos más rápidos y precisos. La industria financiera también se beneficiará, al facilitar cálculos complejos para la gestión de riesgos y decisiones de inversión. A medida que esta tecnología madura, se espera que impulse nuevas posibilidades en sectores como la robótica y el modelado climático, consolidando su impacto global.

Comercialización y soporte

El MIT ya ha establecido una empresa derivada para llevar esta tecnología del laboratorio al mercado, marcando un paso crucial hacia su adopción. Este esfuerzo está respaldado por alianzas estratégicas con socios académicos e industriales, quienes ven el enorme potencial de estos chips para revolucionar la informática moderna.

La industria tecnológica ha mostrado gran interés en esta innovación, ya que aborda la creciente demanda de soluciones más potentes y energéticamente eficientes. Si logra escalarse a producción masiva, esta tecnología podría redefinir el diseño y la fabricación de semiconductores, transformando el panorama de la computación. Con aplicaciones que abarcan desde la electrónica de consumo hasta el hardware especializado para IA, el impacto de esta tecnología será profundo y duradero.

Un futuro apilado con posibilidades

La llegada de los chips 3D del MIT marca un cambio de paradigma en la manera de entender y diseñar hardware. Más allá de sus impresionantes capacidades técnicas, esta tecnología representa una solución a problemas críticos en la informática, como el consumo energético y la limitación de espacio. El impacto potencial no solo se limita a la IA, sino que podría cambiar la dinámica de múltiples industrias al ofrecer un rendimiento sin precedentes.

La transición del laboratorio a la producción será clave para desbloquear todo su potencial, pero las señales son alentadoras. Con el respaldo de la industria y el enfoque en sostenibilidad, los chips 3D podrían establecer un nuevo estándar para la tecnología moderna. Al mirar hacia el futuro, este avance subraya cómo la innovación en materiales y diseño puede abrir puertas a un mundo más conectado, eficiente y avanzado.
